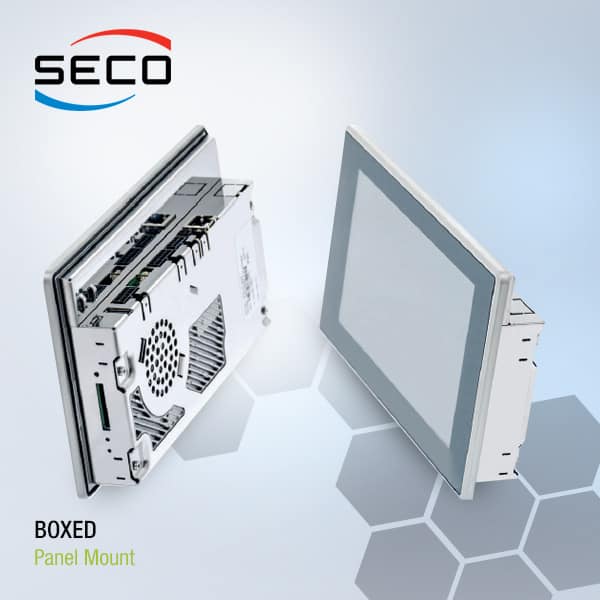

Ecran 7 pouces SECO Santaro 7 Boxed Panel Mount
Ecran 7 pouces SECO Santino
SECO : gamme Santaro, Santoka, Santino

Panel PC Industriel ARM / Ecran 7.0 pouces | SECO

Ces Panel PCs contiennent une carte électronique SBC à base de processeur ARM (NXP i.MX). La carte SBC est protégée dans un boitier métallique intégré derrière l'écran tactile de 7.0 pouces. Le format 7.0 pouces est probablement le plus standard dans l'industrie actuellement, ce qui a amené SECO a décliner plus d'une quinzaine dérivés sur cette base d'écran avec des SBCs aux caratéristiques différentes, des possibilités d'intégration variées, des écrans plus ou moins performants, ou encore des versions durcies pour usage extérieur.

Ces écrans 7.0 pouces sont interfacés par un lien TTL ou LVDS à une carte SBC à base de CPU i.MX6Solo/Dual/Quad. Sont proposés 4 gammes de SBC avec des caractéristiques spécifiques à chacune, parmi les suivantes :

  • Microprocesseur ARM Cortex-A9 (i.MX6 Solo/Dual/Quad @ 1 GHz) avec GPU 3D Vivante GC880 ou GC2000
  • 512 Mo à 4 Go de RAM DDR3L & 4 Go de Flash eMMC
  • Ecran tactile résistif (RES) ou capacitif projecté (PCT) permettant une interaction naturelle avec votre application
  • Connectivité Ethernet (100 Mbit/s), Wifi, Bluetooth, USB Host/OTG (480 Mbit/s), CAN (avec/sans isolation galvanique), RS-232/485, MDB
  • Interfaces Keypad, Digital I/O, SPI, I2C, carte SD ou MicroSD
  • Speaker 1.5 W (RMS) 8 Ω
  • Interface écran TTL ou LVDS, sortie HDMI
  • Technologie écran : TN, MVA ou IPS

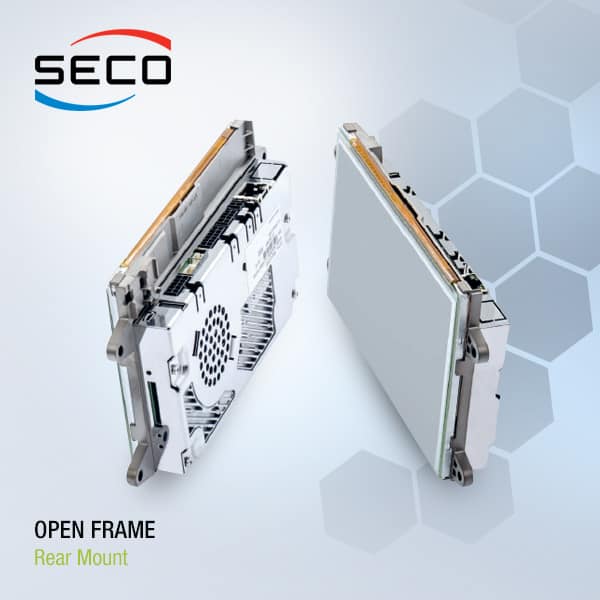

  • Diverses finitions (Open Frame/Rear Mount, Boxed/Panel Mount, SensoGlass/Flush Mount) pour intégrer au mieux le module dans votre produit final
  • Indice de Protection : IP20 à IP66 en façade selon la finition choisie
  • OS embarqué Linux Yocto, Android ou Windows EC

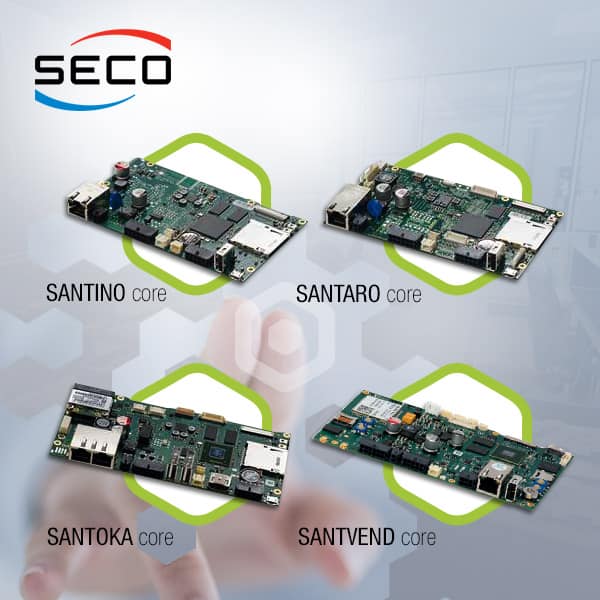

Pour résumer les spécificités de chaque gamme et vous orienter efficacement dans votre choix, voici un rapide comparatif des 4 cartes SBC possibles pour écran 7.0 pouces :

  • La SBC SANTINO possède le meilleur rapport qualité/prix. Elle s'interface avec l'écran 7.0 pouces en TTL. Avec son PCB un peu plus simple (moins de couches), sa partie alimentation optimisée, et les interfaces les plus standards, elle permet répondre aux projets avec une forte contrainte budgétaire.
  • La SBC SANTARO est le coeur de gamme et possède une multitude de variantes selon les besoins. Par exemple, vous pouvez choisir différentes qualités d'écran (luminosité de 400 à 1000 cd/m2, technologie IPS pour de larges angles de vision, résolution de 800x480 à 1024x600 pixel) ou une version durcie en température -20/+60°C pour usage en extérieur (Outdoor)
  • La SBC SANTOKA est quant à elle un dérivé direct de la SANTARO avec en complément un double port Ethernet, plus une interface Mini PCI Express (mPCIe) permettant de connecter par exemple un module Wi-Fi/Bluetooth (WLAN 802.11 b/g/n & Bluetooth 4.0 LE) ou encore un modem cellulaire 4G LTE.
  • La SBC SANTVEND, en plus de caractéristiques d'entrées / sorties classiques, s'oriente un peu plus vers l'IoT et le marché des machines de vente avec son modem cellulaire 3G/4G LTE, ainsi que son interface MDB ("Multi Drop Bus" pour la connexion d'interfaces de paiement) intégrés en standard. Elle existe aussi en version "Outdoor" protégé dans un boitier avec l'écran 7.0 pouces déporté et relié par un câble.
